Accumulator là gì? Toàn tập kiến thức về bộ tích lũy từ A đến Z

Trong thời đại công nghiệp hóa và tự động hóa hiện nay, thuật ngữ accumulator là gì không còn quá xa lạ với những người làm trong lĩnh vực kỹ thuật, thủy lực hay điện tử. Tuy nhiên, để hiểu một cách tường tận và chính xác về thiết bị này, từ nguyên lý hoạt động cho đến ứng dụng thực tiễn, không phải ai cũng nắm rõ. Bài viết này sẽ cung cấp một cái nhìn toàn diện nhất về accumulator, giúp bạn phân biệt các loại khác nhau, hiểu rõ vai trò quan trọng của chúng trong các hệ thống hiện đại, cũng như những lưu ý khi sử dụng để đạt hiệu quả tối ưu.

Định nghĩa chi tiết: Accumulator là gì?

Accumulator (hay còn gọi là bộ tích lũy, bình tích áp, bộ tích năng) là một thiết bị dùng để lưu trữ năng lượng dưới dạng áp suất của chất lỏng hoặc khí, sau đó giải phóng năng lượng này khi hệ thống cần đến. Nói một cách dễ hiểu, accumulator hoạt động như một “kho năng lượng” trung gian trong hệ thống thủy lực hoặc khí nén. Về bản chất vật lý, accumulator hoạt động dựa trên nguyên lý nén chất lỏng hoặc khí. Khi hệ thống hoạt động dư thừa năng lượng, accumulator sẽ hấp thụ và tích trữ. Ngược lại, khi hệ thống thiếu hụt hoặc cần bổ sung năng lượng đột ngột, accumulator sẽ xả năng lượng đã tích trữ để đáp ứng nhu cầu tức thời. Trong tiếng Anh kỹ thuật, accumulator thường được gọi là “hydraulic accumulator” khi dùng trong hệ thống thủy lực và “pneumatic accumulator” khi dùng trong hệ thống khí nén. Tuy nhiên, thuật ngữ chung nhất vẫn là accumulator.

Nguyên lý hoạt động cơ bản của Accumulator

Để hiểu rõ accumulator là gì, chúng ta cần nắm được nguyên lý hoạt động cốt lõi của nó. Nguyên lý này dựa trên định luật Boyle-Mariotte trong vật lý, mô tả mối quan hệ giữa áp suất và thể tích của khí ở nhiệt độ không đổi: P1 x V1 = P2 x V2.

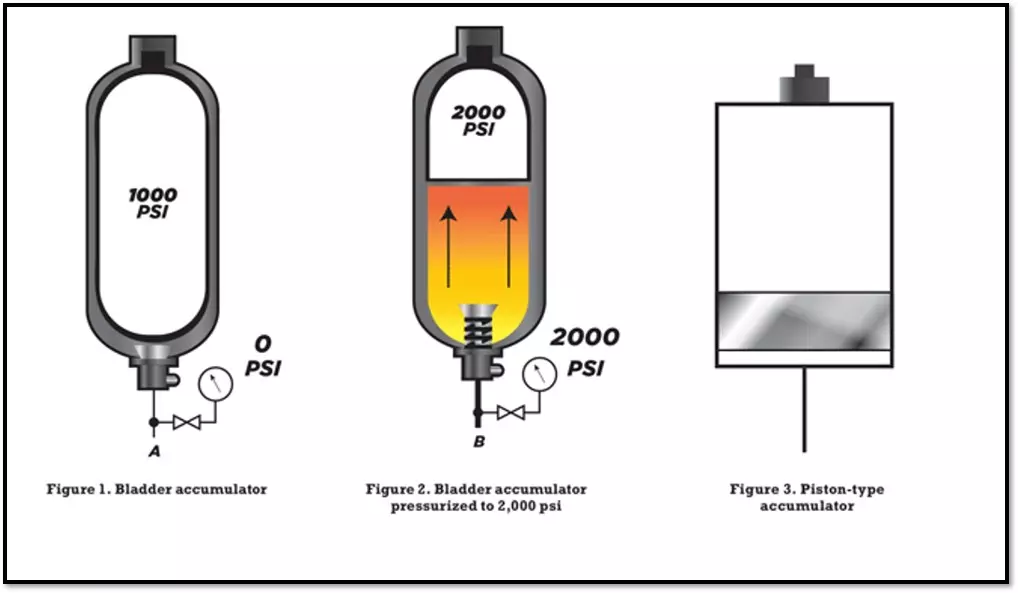

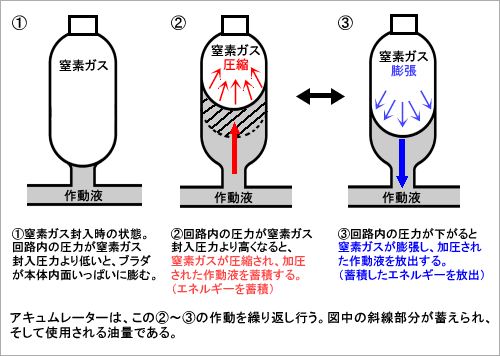

Quá trình nạp năng lượng

Khi bơm thủy lực hoạt động và tạo ra lưu lượng chất lỏng lớn hơn nhu cầu tiêu thụ của hệ thống, phần chất lỏng dư thừa sẽ được dẫn vào accumulator. Lúc này, chất lỏng sẽ nén khí bên trong accumulator (thường là khí Nitơ) hoặc nén lò xo, làm tăng áp suất bên trong. Quá trình này được gọi là quá trình nạp.

Quá trình xả năng lượng

Khi hệ thống cần bổ sung lưu lượng hoặc áp suất (ví dụ như khi xi lanh cần lực đẩy lớn đột ngột, hoặc khi bơm chính không đủ công suất), van điều khiển sẽ mở đường dẫn từ accumulator đến hệ thống. Lúc này, khí nén hoặc lò xo sẽ đẩy chất lỏng ra ngoài, cung cấp năng lượng bổ sung cho hệ thống. Quá trình này được gọi là quá trình xả.

Phân loại Accumulator phổ biến hiện nay

Tùy theo cấu tạo và nguyên lý tích trữ năng lượng, accumulator được chia thành nhiều loại khác nhau. Mỗi loại có những ưu nhược điểm riêng, phù hợp với từng ứng dụng cụ thể.

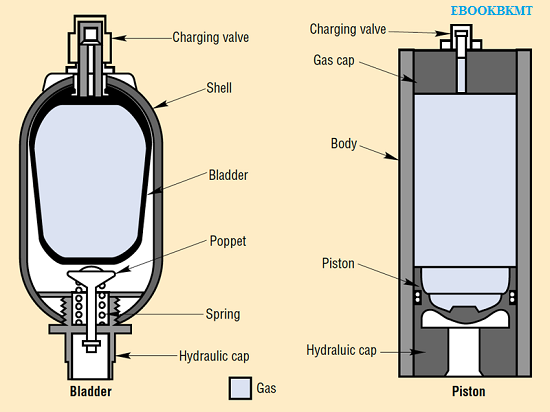

Accumulator thủy lực dạng khí nén (Bladder Accumulator)

Đây là loại phổ biến nhất hiện nay. Cấu tạo gồm một bình thép chịu áp lực cao, bên trong có một túi cao su (bladder) chứa khí Nitơ. Khi chất lỏng được bơm vào, túi khí bị nén lại. Loại này có ưu điểm là phản ứng nhanh, kích thước nhỏ gọn, dễ bảo trì. Tuy nhiên, túi cao su có thể bị hư hỏng theo thời gian và cần thay thế định kỳ.

Accumulator dạng piston (Piston Accumulator)

Thay vì sử dụng túi cao su, loại này dùng một piston di chuyển bên trong xi lanh để ngăn cách giữa khí và chất lỏng. Piston accumulator có khả năng chịu áp suất rất cao, phù hợp với các ứng dụng công nghiệp nặng. Nhược điểm là ma sát giữa piston và thành xi lanh có thể gây tổn thất năng lượng và cần bôi trơn thường xuyên.

Accumulator dạng màng (Diaphragm Accumulator)

Loại này sử dụng một màng ngăn bằng cao su hoặc vật liệu đàn hồi để phân tách khí và chất lỏng. Cấu tạo đơn giản, chi phí thấp, phù hợp với các hệ thống có áp suất trung bình và lưu lượng nhỏ. Tuy nhiên, dung tích thường nhỏ hơn so với hai loại trên.

Accumulator dạng lò xo (Spring Accumulator)

Sử dụng lực đàn hồi của lò xo để tích trữ năng lượng. Loại này có cấu tạo đơn giản nhất, chi phí thấp nhất nhưng khả năng tích trữ năng lượng hạn chế, chỉ phù hợp với các ứng dụng áp suất thấp.

Bảng so sánh các loại Accumulator

Tiêu chí	Bladder	Piston	Diaphragm	Lò xo
Dải áp suất	Trung bình đến cao	Rất cao	Trung bình	Thấp
Dung tích	Lớn	Rất lớn	Nhỏ	Nhỏ
Tốc độ phản hồi	Nhanh	Trung bình	Nhanh	Chậm
Chi phí	Trung bình	Cao	Thấp	Rất thấp
Bảo trì	Thay túi định kỳ	Bôi trơn piston	Thay màng	Kiểm tra lò xo

Vai trò và ứng dụng quan trọng của Accumulator

Sau khi đã hiểu accumulator là gì và các loại phổ biến, chúng ta cần xem xét vai trò thực tế của thiết bị này trong các hệ thống công nghiệp. Accumulator không chỉ đơn thuần là một bộ phận lưu trữ, mà còn đóng nhiều vai trò quan trọng khác nhau.

Ổn định áp suất và giảm xung động

Trong các hệ thống thủy lực, áp suất thường dao động do hoạt động đóng mở van hoặc sự thay đổi tải trọng. Accumulator hoạt động như một bộ giảm chấn, hấp thụ các xung áp suất đột ngột, giúp hệ thống vận hành êm ái hơn, giảm tiếng ồn và kéo dài tuổi thọ của các thiết bị khác như van, cảm biến, đồng hồ đo áp suất.

Bổ sung lưu lượng tức thời

Một trong những ứng dụng quan trọng nhất của accumulator là cung cấp lưu lượng bổ sung trong thời gian ngắn khi hệ thống có nhu cầu đột biến. Ví dụ, trong máy ép thủy lực, khi cần tạo lực ép lớn trong thời gian ngắn, accumulator sẽ xả năng lượng tích trữ để hỗ trợ bơm chính, giúp giảm công suất yêu cầu của bơm và động cơ điện.

Duy trì áp suất khi hệ thống ngừng hoạt động

Trong nhiều ứng dụng, cần duy trì áp suất trong hệ thống ngay cả khi bơm đã ngừng hoạt động. Accumulator sẽ giữ áp suất ổn định, ngăn chặn sự tụt áp, đảm bảo an toàn cho các thiết bị như kẹp, phanh, hoặc các cơ cấu chấp hành khác.

Tiết kiệm năng lượng

Nhờ khả năng tích trữ năng lượng, accumulator cho phép sử dụng bơm có công suất nhỏ hơn so với nhu cầu đỉnh của hệ thống. Điều này giúp tiết kiệm điện năng tiêu thụ, giảm chi phí vận hành và giảm kích thước của các thiết bị phụ trợ như bể dầu, bộ làm mát.

Ứng dụng trong các lĩnh vực cụ thể

• Ngành công nghiệp ô tô: Hệ thống phanh thủy lực, hệ thống treo khí nén, hộp số tự động sử dụng accumulator để đảm bảo phản ứng nhanh và an toàn.
• Máy công cụ: Máy tiện, máy phay, máy ép sử dụng accumulator để ổn định lực kẹp và bù đắp lưu lượng trong các chu kỳ gia công.
• Ngành năng lượng: Trong các nhà máy điện gió, accumulator được dùng để tích trữ năng lượng thủy lực cho hệ thống điều chỉnh góc cánh quạt.
• Thiết bị nâng hạ: Cần cẩu, xe nâng, thang máy thủy lực sử dụng accumulator để đảm bảo an toàn khi mất điện đột ngột, cho phép hạ tải từ từ.
• Hệ thống khí nén: Trong các nhà máy sản xuất, accumulator khí nén giúp ổn định áp suất khí cung cấp cho các thiết bị dùng khí, giảm tần suất hoạt động của máy nén khí.

Lợi ích và hạn chế khi sử dụng Accumulator



Lợi ích nổi bật

• Tăng tuổi thọ hệ thống: Giảm xung động và sốc thủy lực giúp bảo vệ các thiết bị nhạy cảm, giảm rò rỉ tại các mối nối.
• Tiết kiệm chi phí đầu tư: Cho phép sử dụng bơm và động cơ có công suất nhỏ hơn, giảm chi phí mua sắm ban đầu.
• Đảm bảo an toàn: Duy trì áp suất dư trong hệ thống khi xảy ra sự cố mất điện, giúp các cơ cấu an toàn hoạt động đúng chức năng.
• Linh hoạt trong vận hành: Có thể đáp ứng nhanh các thay đổi tải trọng mà không cần thay đổi cấu hình hệ thống.

Hạn chế cần lưu ý

• Chi phí bảo trì: Các bộ phận như túi cao su, màng ngăn, gioăng làm kín cần được kiểm tra và thay thế định kỳ, phát sinh chi phí.
• Yêu cầu kỹ thuật cao: Việc tính toán dung tích, áp suất nạp khí ban đầu đòi hỏi kỹ sư có chuyên môn, nếu tính sai sẽ giảm hiệu quả hoạt động.
• Nguy cơ rò rỉ khí: Khí Nitơ bên trong có thể rò rỉ qua các gioăng làm kín theo thời gian, cần kiểm tra áp suất khí định kỳ.
• Không gian lắp đặt: Một số loại accumulator có kích thước lớn, chiếm diện tích lắp đặt trong hệ thống.

Hướng dẫn lựa chọn và tính toán Accumulator phù hợp

Việc lựa chọn accumulator không thể tùy tiện mà cần dựa trên các thông số kỹ thuật cụ thể của hệ thống.

Xác định các thông số đầu vào

Trước tiên, cần xác định các thông số sau của hệ thống:

• Áp suất làm việc tối đa và tối thiểu
• Lưu lượng cần bổ sung trong thời gian đỉnh
• Thời gian xả năng lượng yêu cầu
• Nhiệt độ môi trường làm việc
• Không gian lắp đặt cho phép


  Công thức tính dung tích cơ bản

  Đối với accumulator thủy lực dạng khí nén, dung tích bình được tính theo công thức: V = (V1 x (P2/P1)^(1/n)) / (1 – (P2/P3)^(1/n)) Trong đó:

• V là dung tích bình cần tìm
• V1 là thể tích chất lỏng cần cung cấp
• P1 là áp suất nạp khí ban đầu
• P2 là áp suất làm việc tối thiểu
• P3 là áp suất làm việc tối đa
• n là hệ số đa biến (thường lấy 1.4 cho quá trình nén nhanh, 1.0 cho quá trình đẳng nhiệt)


  Các bước thực hiện cụ thể

  1. Xác định chính xác nhu cầu lưu lượng bổ sung và thời gian cần bổ sung.
  2. Tính toán thể tích chất lỏng cần thiết (V1) dựa trên lưu lượng và thời gian.
  3. Xác định dải áp suất làm việc của hệ thống (P2 và P3).
  4. Chọn áp suất nạp khí ban đầu P1, thường khoảng 80-90% áp suất làm việc tối thiểu.
  5. Áp dụng công thức để tính dung tích bình lý thuyết.
  6. Chọn bình có dung tích tiêu chuẩn lớn hơn giá trị tính toán.
  7. Kiểm tra áp suất làm việc tối đa của bình phải lớn hơn áp suất tối đa của hệ thống.

  Những sai lầm thường gặp khi sử dụng Accumulator



  Dù hiểu rõ accumulator là gì, nhiều kỹ sư và kỹ thuật viên vẫn mắc phải những sai lầm phổ biến dẫn đến giảm hiệu suất hoặc hư hỏng thiết bị.

  Nạp khí ban đầu không đúng

  Nhiều người nạp khí Nitơ với áp suất quá cao hoặc quá thấp so với khuyến cáo. Nếu nạp quá cao, accumulator gần như không tích trữ được chất lỏng. Nếu nạp quá thấp, áp suất hệ thống sẽ tụt khi xả năng lượng, không đáp ứng được yêu cầu làm việc.

  Sử dụng khí Oxy hoặc khí nén thông thường

  Tuyệt đối không được sử dụng khí Oxy hoặc khí nén thông thường để nạp cho accumulator. Khí Oxy có thể gây cháy nổ khi tiếp xúc với dầu thủy lực dưới áp suất cao. Khí nén thông thường chứa hơi ẩm và tạp chất, làm hỏng túi cao su hoặc màng ngăn. Chỉ sử dụng khí Nitơ tinh khiết.

  Bỏ qua việc kiểm tra định kỳ

  Accumulator cần được kiểm tra áp suất khí định kỳ (thường 3-6 tháng một lần). Nhiều hệ thống bỏ qua việc này dẫn đến tình trạng hết khí mà không biết, khiến accumulator hoạt động không hiệu quả hoặc gây hư hỏng túi cao su.

  Lắp đặt sai vị trí

  Accumulator cần được lắp đặt ở vị trí dễ tiếp cận để bảo trì, tránh xa nguồn nhiệt độ cao, và phải được cố định chắc chắn. Lắp đặt sai vị trí có thể gây khó khăn trong việc kiểm tra và thay thế, đồng thời tăng nguy cơ tai nạn.

  Không xả áp trước khi bảo trì

  Đây là sai lầm nguy hiểm nhất. Trước khi tháo rời accumulator để bảo trì, bắt buộc phải xả toàn bộ áp suất khí và chất lỏng ra ngoài. Nếu không, áp suất cao bên trong có thể gây tai nạn nghiêm trọng cho người thực hiện.

  Quy trình bảo trì và an toàn khi làm việc với Accumulator

  Quy trình bảo trì định kỳ

  • Kiểm tra áp suất khí Nitơ bằng đồng hồ chuyên dụng, so sánh với giá trị tiêu chuẩn.
  • Kiểm tra bề ngoài bình xem có vết nứt, móp méo, ăn mòn hay không.
  • Kiểm tra các mối nối, van, gioăng làm kín xem có rò rỉ dầu hoặc khí không.
  • Kiểm tra túi cao su hoặc màng ngăn bằng cách xả hết khí và kiểm tra bên trong.
  • Vệ sinh bề mặt ngoài và các van an toàn.
  • Ghi chép nhật ký bảo trì để theo dõi tình trạng thiết bị theo thời gian.

  Các nguyên tắc an toàn tuyệt đối

  1. Luôn xả áp suất hoàn toàn trước khi thực hiện bất kỳ thao tác tháo lắp nào.
  2. Sử dụng thiết bị bảo hộ cá nhân đầy đủ: kính bảo hộ, găng tay, giày bảo hộ.
  3. Không bao giờ hàn, khoan hoặc sửa chữa bình accumulator khi đang chịu áp suất.
  4. Chỉ sử dụng các phụ tùng thay thế chính hãng, đúng thông số kỹ thuật.
  5. Tuân thủ nghiêm ngặt hướng dẫn của nhà sản xuất về áp suất nạp và dung tích.
  6. Đào tạo kỹ lưỡng cho nhân viên vận hành và bảo trì về quy trình an toàn.

Xu hướng phát triển của công nghệ Accumulator

Công nghệ accumulator đang không ngừng phát triển để đáp ứng nhu cầu ngày càng cao của ngành công nghiệp hiện đại. Một số xu hướng đáng chú ý bao gồm:

Accumulator thông minh tích hợp cảm biến

Các nhà sản xuất đang tích hợp cảm biến áp suất, nhiệt độ và mức chất lỏng vào bên trong accumulator. Các cảm biến này kết nối với hệ thống điều khiển trung tâm, cho phép giám sát từ xa và dự đoán thời điểm cần bảo trì, giảm thời gian chết của máy.

Vật liệu mới nhẹ hơn và bền hơn

Các loại vật liệu composite và hợp kim nhôm đang được sử dụng để chế tạo vỏ bình, giúp giảm trọng lượng đáng kể so với thép truyền thống, phù hợp với các ứng dụng di động như xe điện, máy bay.

Tích hợp với hệ thống IoT và Industry 4.0

Accumulator hiện đại có thể kết nối với nền tảng IoT, gửi dữ liệu vận hành lên đám mây để phân tích. Điều này giúp tối ưu hóa hiệu suất hệ thống, phát hiện sớm các bất thường và lên kế hoạch bảo trì dự đoán.

Câu hỏi thường gặp về Accumulator

Accumulator khác gì so với bình chứa dầu thủy lực thông thường?

Bình chứa dầu thông thường chỉ có chức năng chứa dầu, không có khả năng tích trữ năng lượng. Accumulator có khả năng tích trữ năng lượng dưới dạng áp suất khí nén hoặc lò xo, có thể giải phóng năng lượng này khi cần thiết. Bình chứa dầu không có chức năng này.

Tại sao phải sử dụng khí Nitơ trong accumulator thủy lực?

Khí Nitơ được sử dụng vì nó là khí trơ, không phản ứng với dầu thủy lực, không gây cháy nổ, và có độ hòa tan thấp trong dầu. Các loại khí khác như Oxy có thể gây oxy hóa dầu và nguy cơ cháy nổ cao, còn khí nén thông thường chứa hơi ẩm gây ăn mòn.

Tuổi thọ trung bình của một accumulator là bao lâu?

Tuổi thọ phụ thuộc vào loại accumulator, điều kiện làm việc và chế độ bảo trì. Thông thường, vỏ bình có thể sử dụng 10-15 năm, trong khi các bộ phận như túi cao su hoặc màng ngăn cần thay thế sau 2-5 năm sử dụng tùy theo tần suất hoạt động.

Làm thế nào để biết accumulator đang hoạt động tốt hay không?

Có thể kiểm tra bằng cách theo dõi chu kỳ nạp/xả trên đồng hồ áp suất. Nếu áp suất tăng giảm đều đặn theo chu kỳ hoạt động của hệ thống, accumulator hoạt động tốt. Nếu áp suất tăng chậm hoặc không đạt giá trị tối đa, có thể túi khí đã bị rò rỉ hoặc hết khí.

Có thể tự chế tạo accumulator tại nhà được không?

Tuyệt đối không nên. Accumulator là thiết bị chịu áp lực cao, việc chế tạo không đúng tiêu chuẩn có thể gây nổ, nguy hiểm đến tính mạng. Chỉ nên sử dụng các sản phẩm từ nhà sản xuất uy tín, có chứng nhận chất lượng và kiểm định an toàn.

Kết luận

Qua bài viết này, hy vọng bạn đã có câu trả lời đầy đủ cho câu hỏi accumulator là gì. Đây là một thiết bị không thể thiếu trong các hệ thống thủy lực và khí nén hiện đại, đóng vai trò quan trọng trong việc ổn định áp suất, bổ sung lưu lượng, tiết kiệm năng lượng và đảm bảo an toàn vận hành. Việc hiểu rõ nguyên lý hoạt động, phân loại, cách lựa chọn và bảo trì accumulator sẽ giúp bạn vận hành hệ thống hiệu quả hơn, kéo dài tuổi thọ thiết bị và giảm chi phí vận hành. Đừng quên tuân thủ nghiêm ngặt các quy trình an toàn khi làm việc với thiết bị chịu áp lực cao này. Nếu bạn đang có nhu cầu lắp đặt hoặc thay thế accumulator cho hệ thống của mình, hãy tham khảo ý kiến của các chuyên gia kỹ thuật và lựa chọn sản phẩm từ các thương hiệu uy tín trên thị trường. Việc đầu tư đúng đắn vào thiết bị chất lượng sẽ mang lại hiệu quả kinh tế lâu dài cho doanh nghiệp của bạn.
